OKLEJARKA / MONTAŻOWNICA
DO POLIMERÓW

Producent urządzeń
ułatwiających pracę
w poligrafii

Oklejarki na zamówienie

Opis podstawowych parametrów

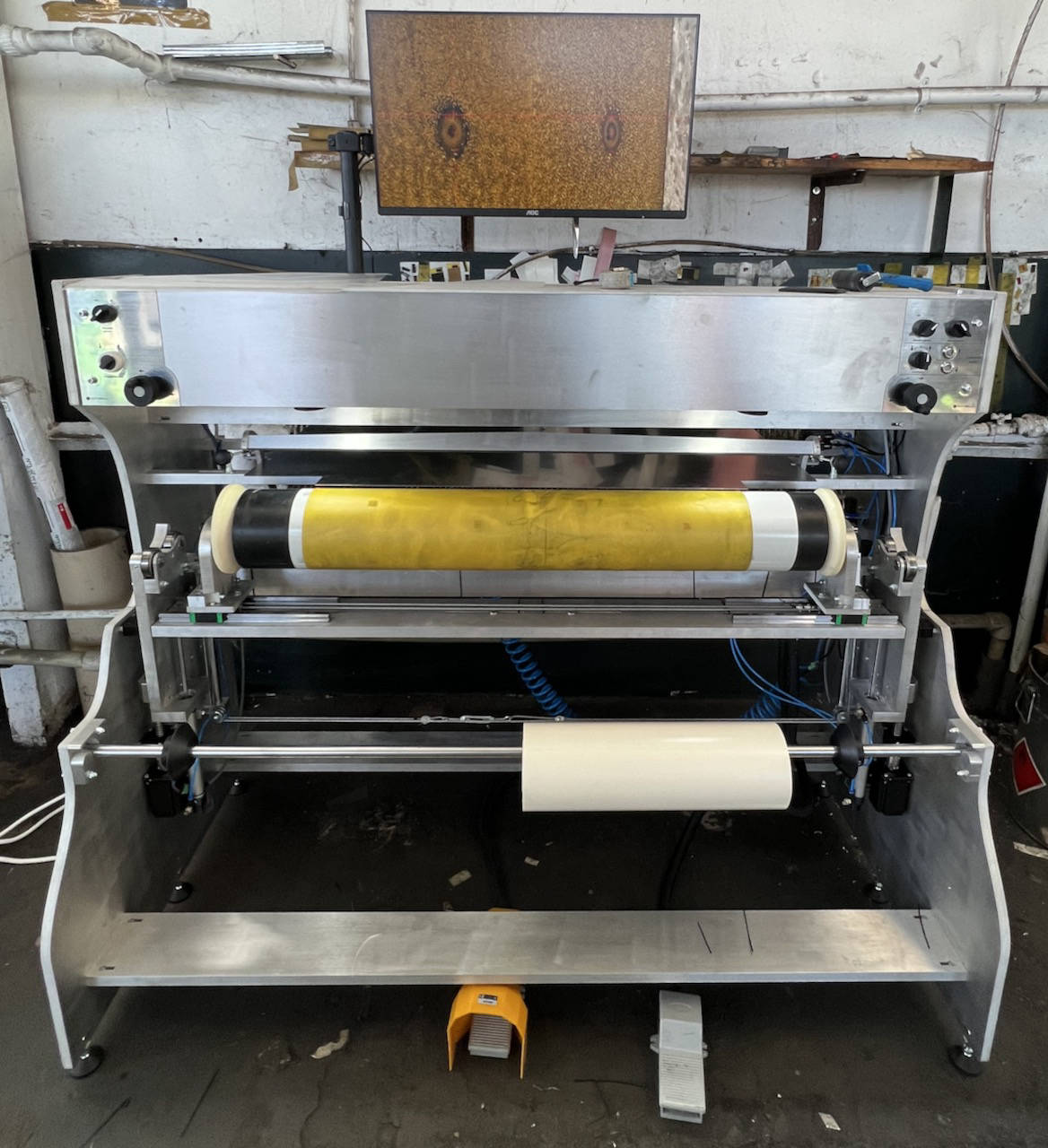

Montażownice od 2019 roku wykonywane są ze szczotkowanych płyt aluminiowych wycinanych CNC.


Kamery oraz łoże do wałka są ruchome i prowadzone na wózkach liniowych HIWIN po stalowych prowadnicach.


Kamery mają regulację odchylenia, która pozwala wyregulować urządzenie a stolik jednostronnie zaopatrzony jest w precyzyjną regulację zmiany kąta w stosunku do osi wałka.


Zastosowany monitor ma minimum 22 cale, w większych urządzeniach stosuję monitory większe.


Regulacja położenia wałka drukowego realizowana jest elektrycznie przy pomocy silników krokowych napędzających bezluzową, śrubę kulową. Napięcie trzymające silniki nie pozwala na samoczynne obniżenie wałka w czasie pracy. Dlatego nie ma potrzeby wykonywania dodatkowych czynności blokujących położenie.

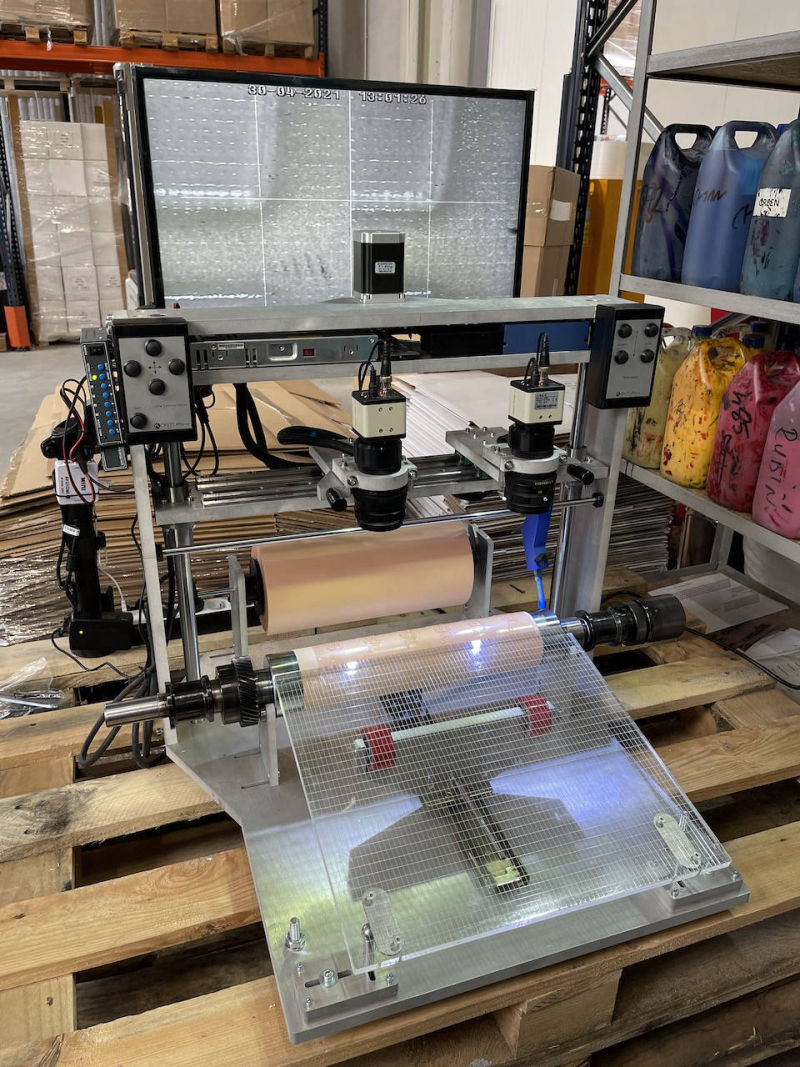

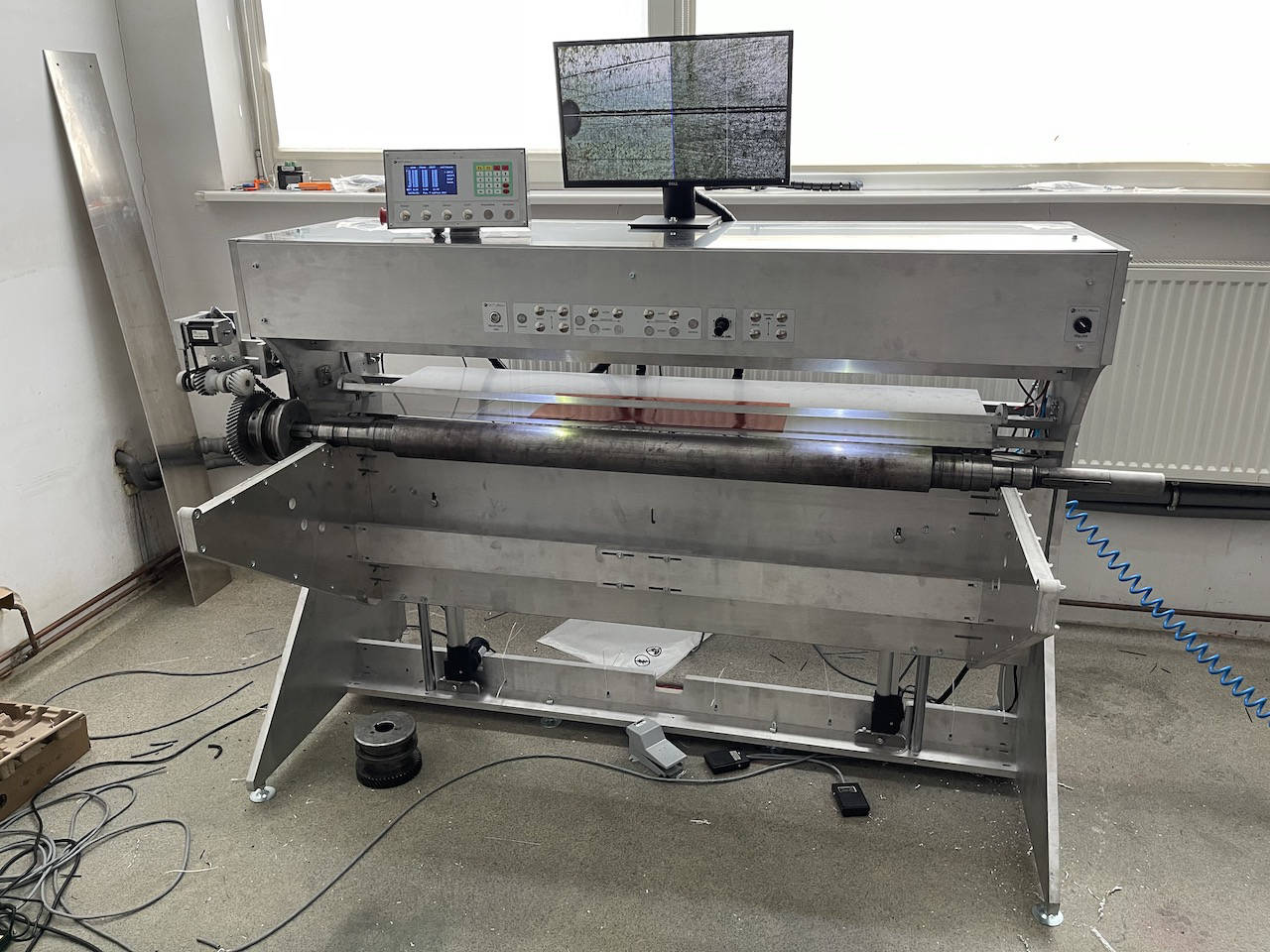

Standardowo oklejarka jest wykonywana w wersji stołowej z możliwością dokupienia stołu warsztatowego, do którego jest mocowana. Dostępne są również wersje samodzielnie stojące do pracy w pozycji siedzącej lub stojącej.

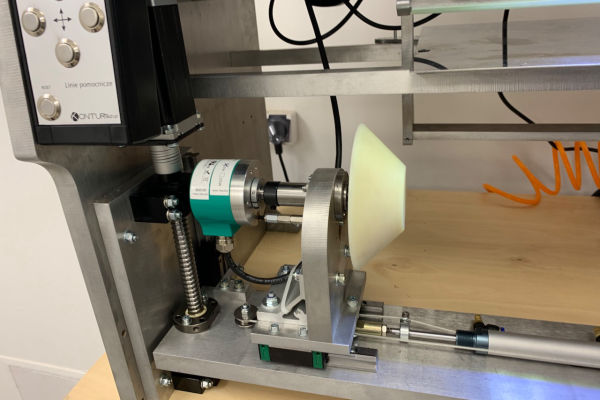

Montaż wałka odbywa się na stożkach dopychanych jednostronnie siłownikiem pneumatycznym (jeśli wałki są bez osi lub mają boczne otwory). Można zastąpić je uchwytami w kształcie litery „V” dla wałków z osią lub wałków z bandami bocznymi. Możliwe jest wykonanie adapterów (stożków) dla sleevów. Mocowanie sleev-ów odbywa się przez symetryczny ruch obydwu stożków, dzięki temu, bez względu na średnice wewnętrzne, sleeve jest zawsze zamocowany centralnie w oklejarce.


W każdej oklejarce montowane są uchwyty do pianki o dowolnej szerokości w dowolnym położeniu.


standardowym wykonaniu stosowany jest dzielnik obrazu oraz linie pomocnicze regulowane w pionie i poziomie co znacząco ułatwia ocenę poprawności oklejenia wałka.

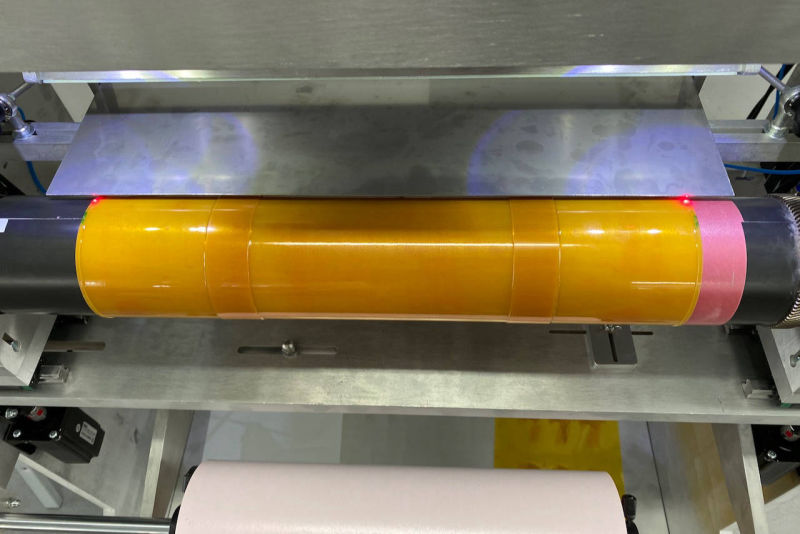

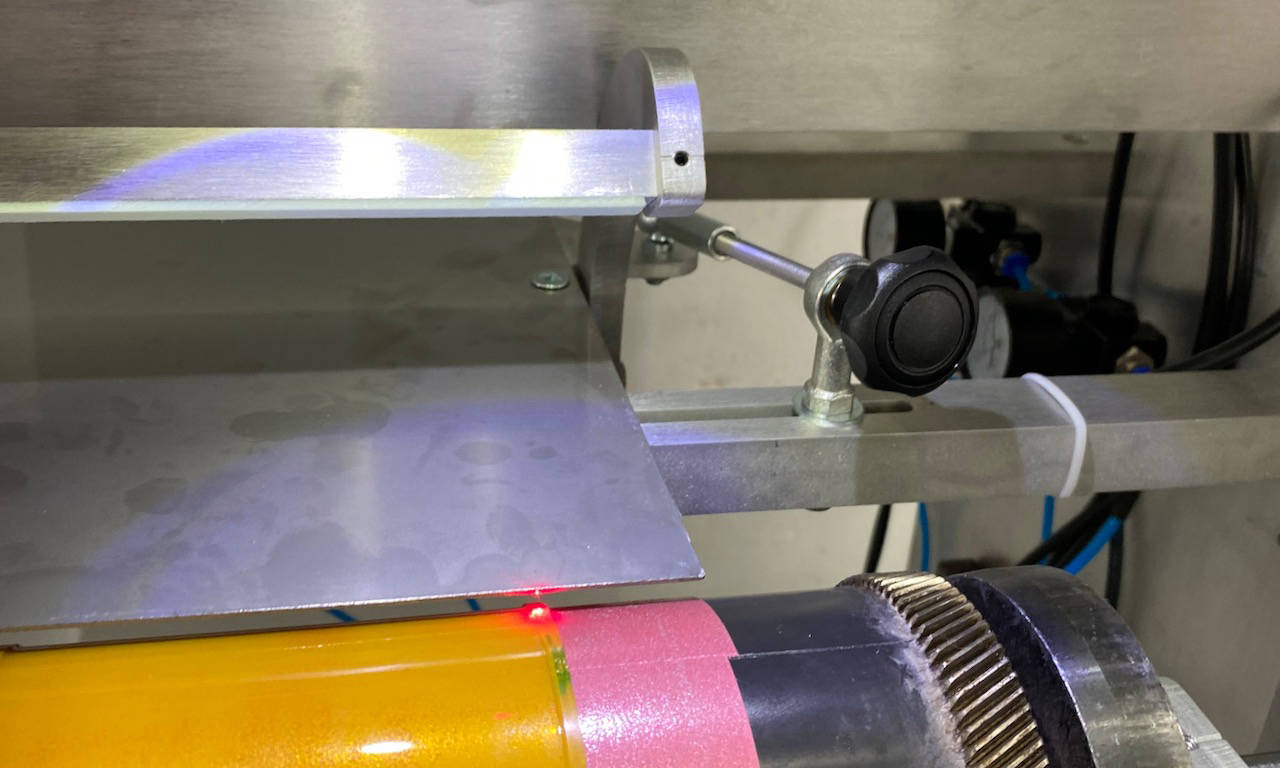

Od kilku lat, jako standard, montowane są punktowe wskaźniki laserowe (widoczne na zdjęciu w galerii), ułatwiające wstępne pozycjonowanie kamer.


Doświetlenie obszaru roboczego realizowane jest przy pomocy diod LED, mocowanych na wózkach za obiektywami.

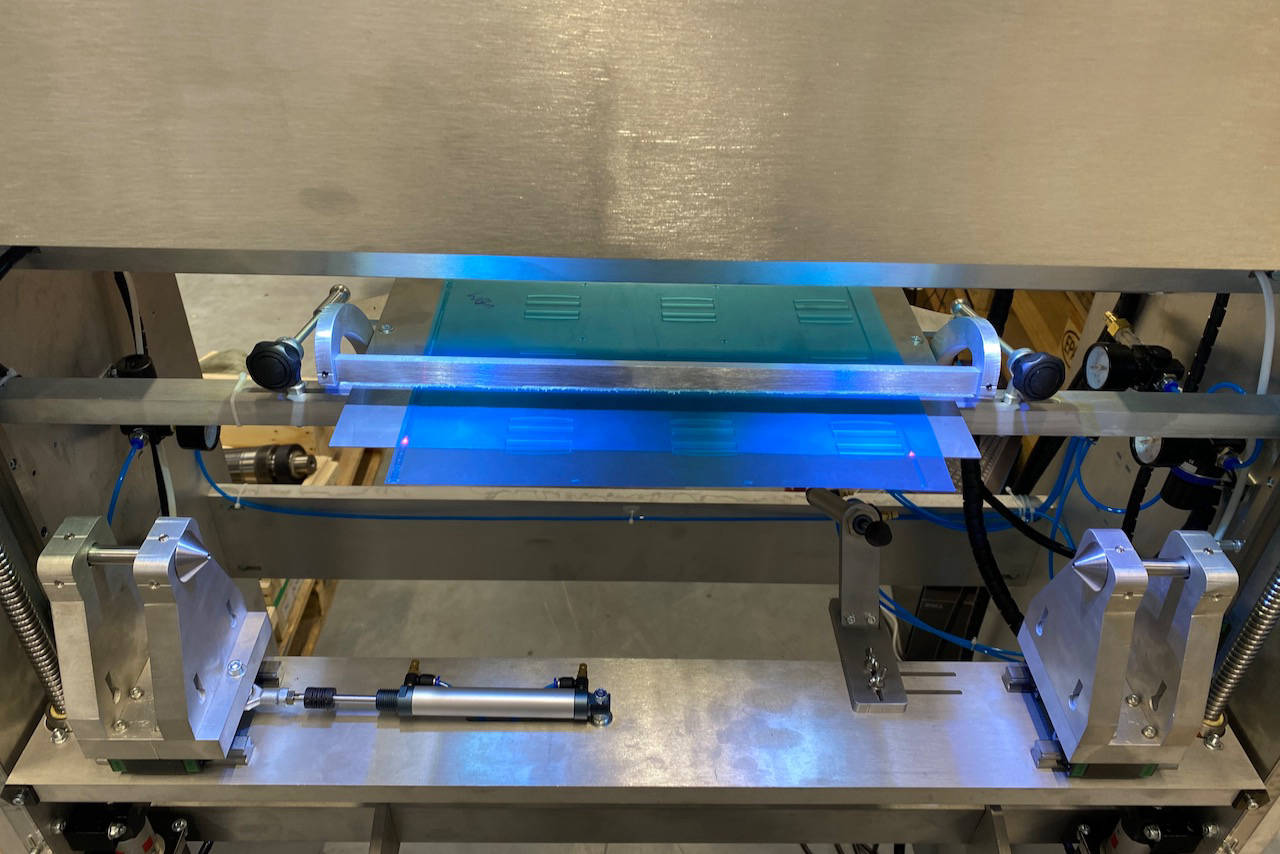

Docisk polimera do stołu roboczego, realizowany jest za pomocą uchylnej listwy napędzanej siłownikiem pneumatycznym.

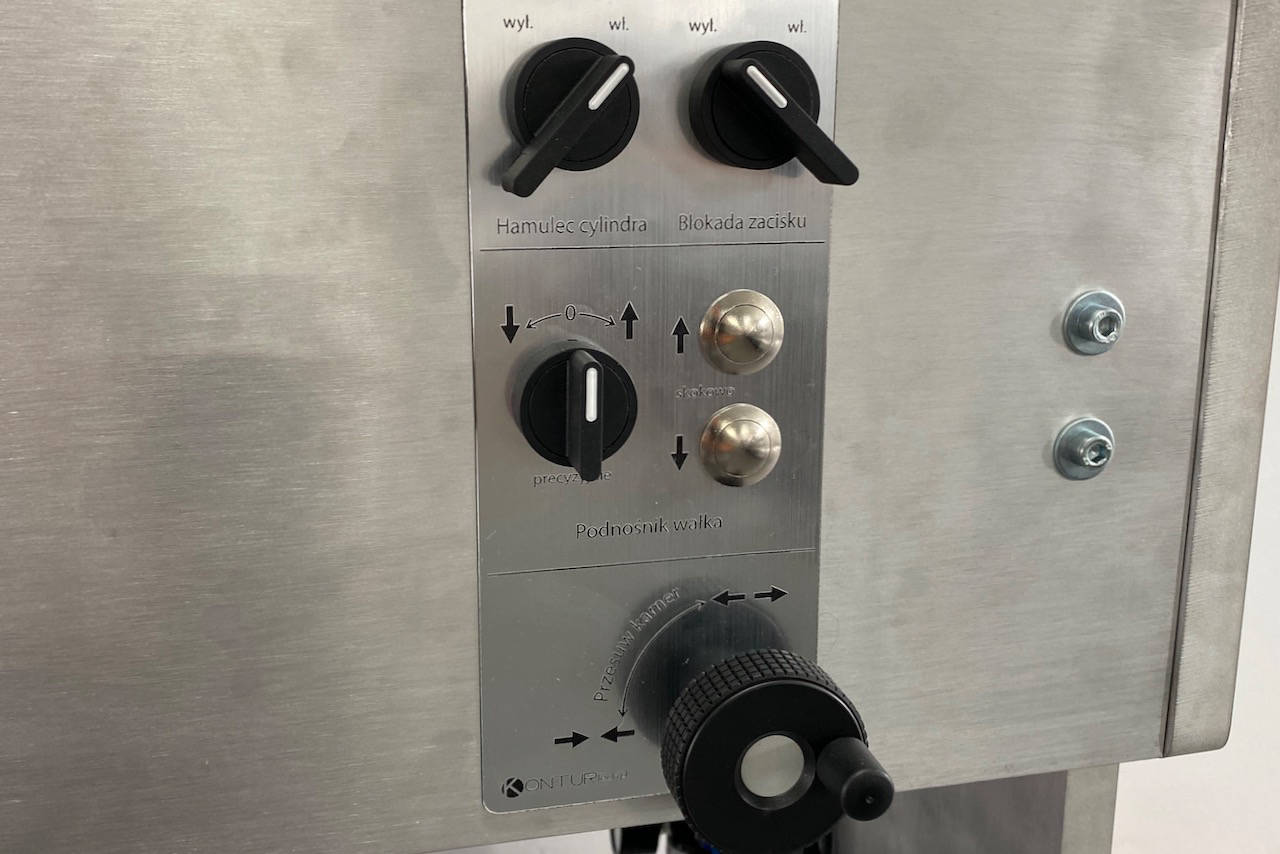

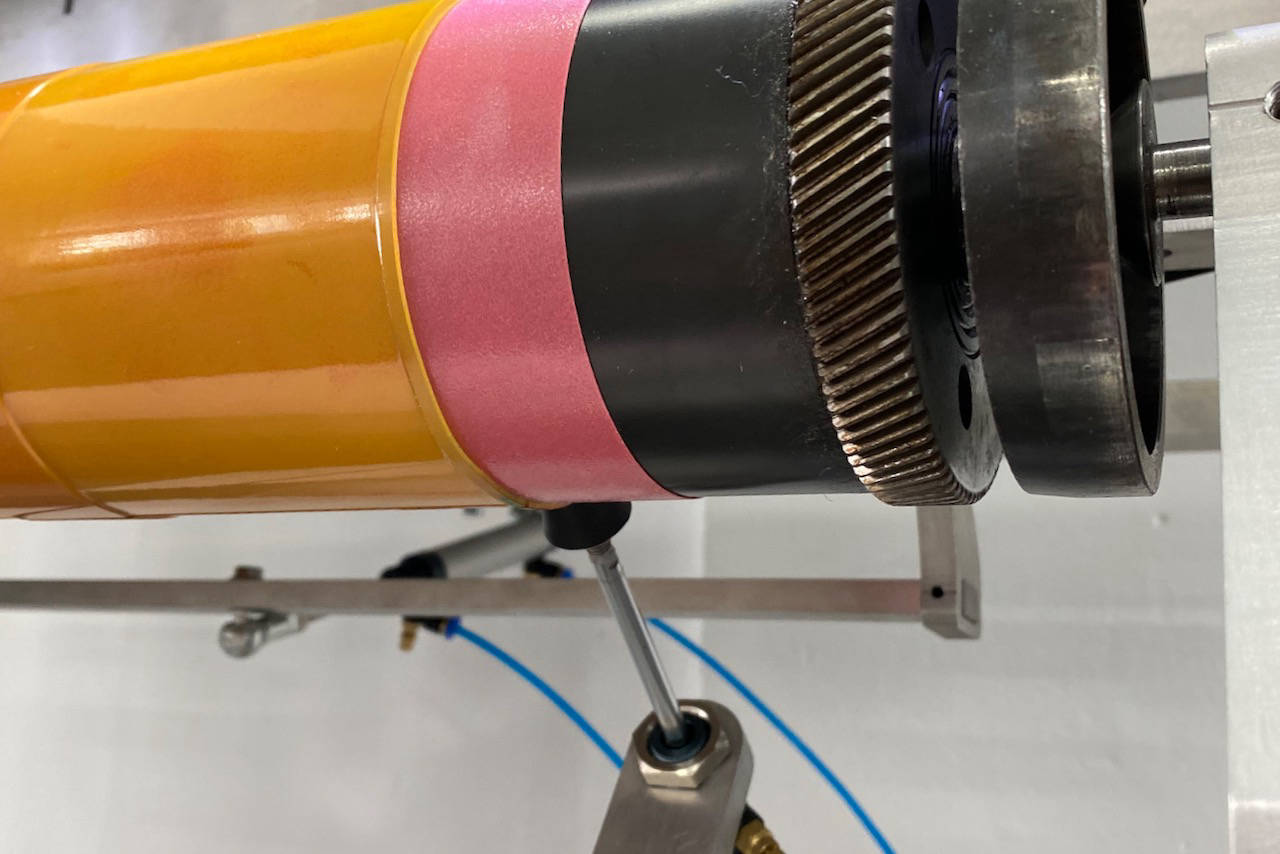

Hamulec wałka już też należy do wyposażenia standardowego i jest realizowany siłownikiem pneumatycznym.


Ważną modyfikacją w stosunku do pierwszych urządzeń jest zastosowanie dużych jasnych obiektywów, przez co obraz jest wyraźny i bez zniekształceń w całym obserwowanym obszarze.


Oklejarka jest wyceniana indywidualnie a cena zależy od szerokości roboczej.

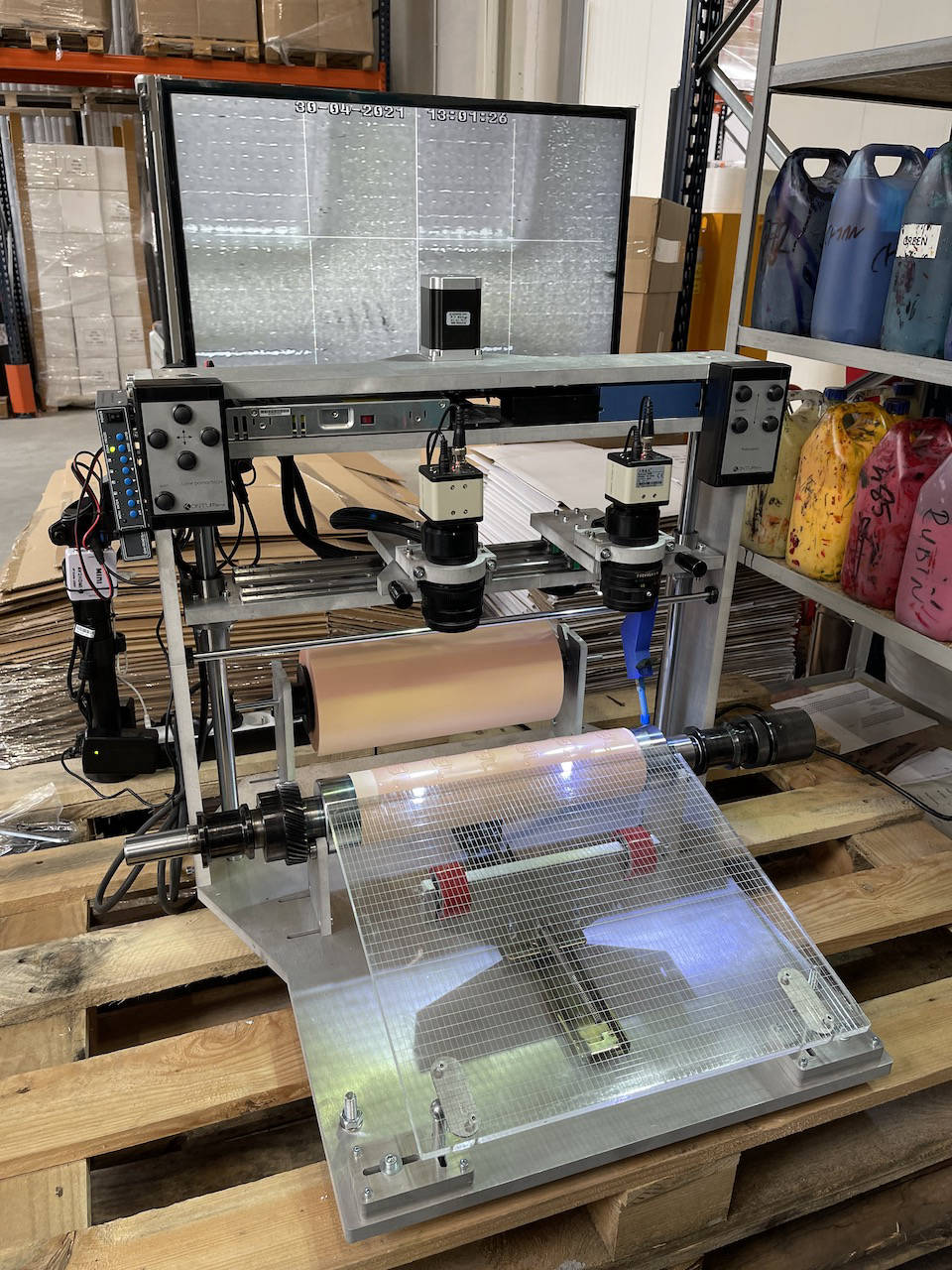

Dostępna jest dużo tańsza oklejarka z jedną kamerą, która również pokazana jest w galerii.

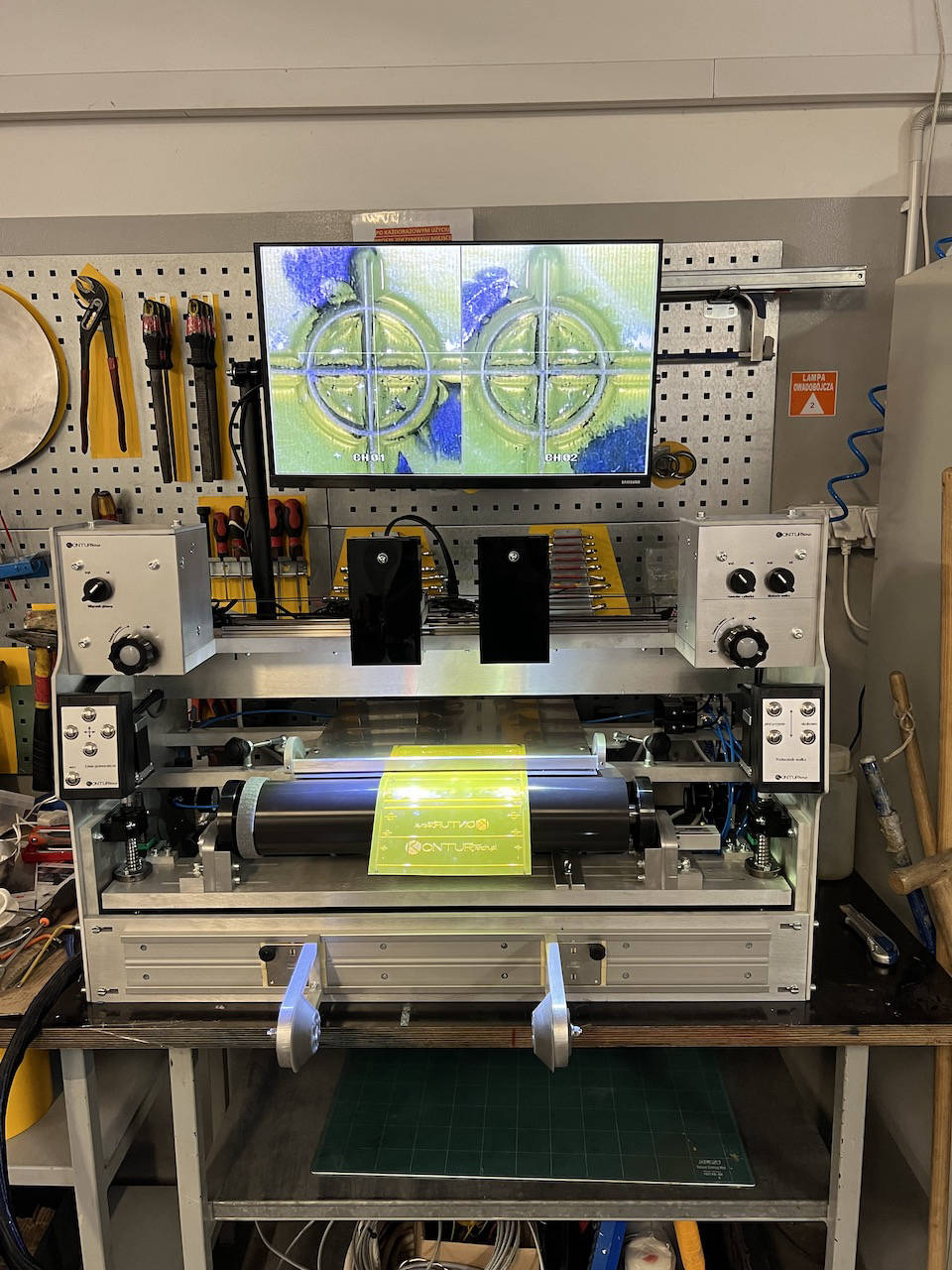

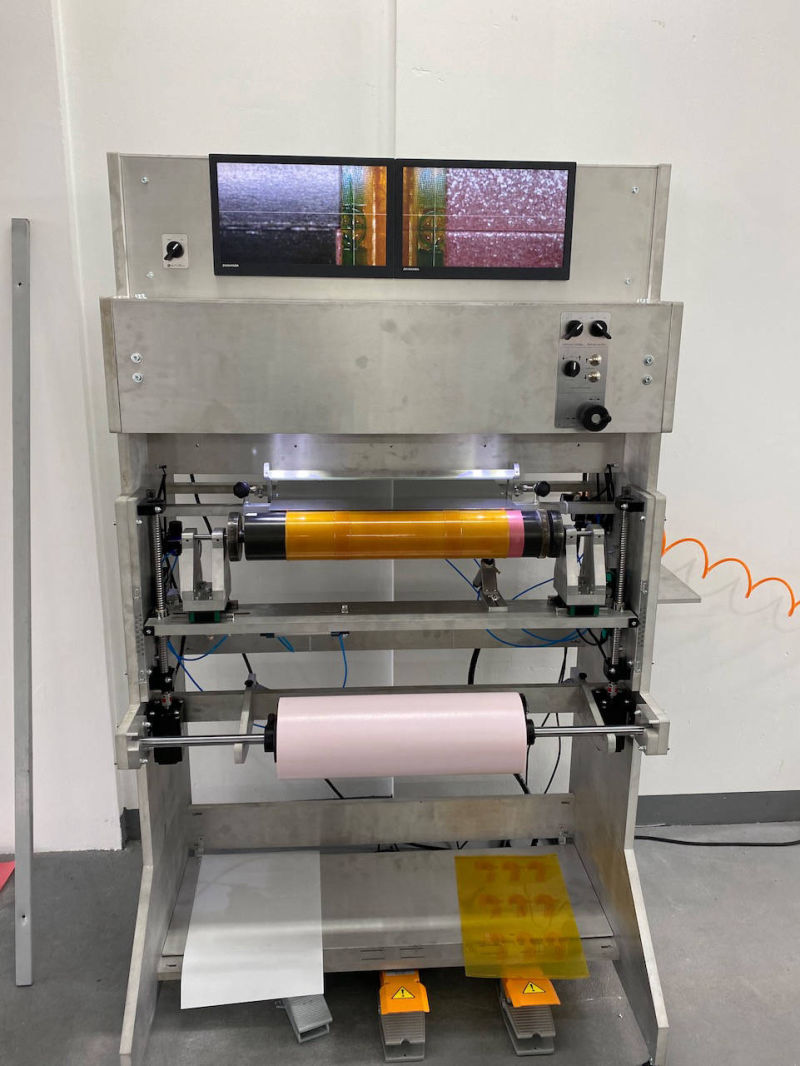

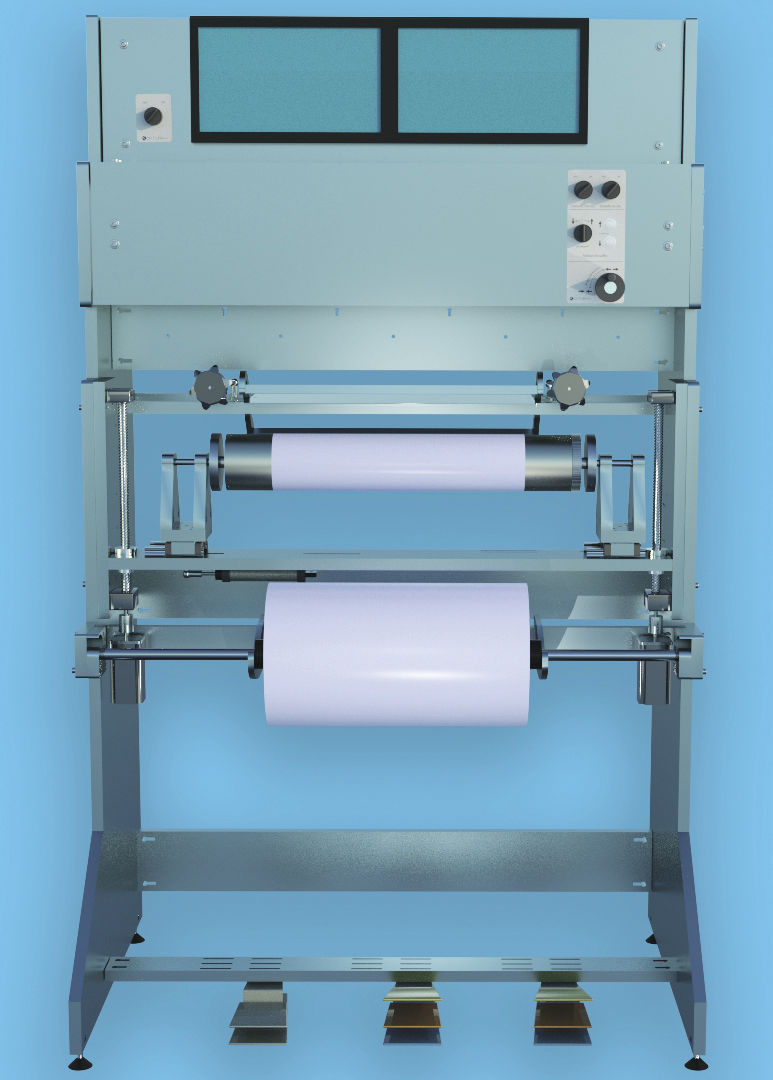

Nowością w roku 2020 jest oklejarka samodzielnie stojąca z dwoma monitorami 14'' FullHD, kamerami FullHD z wbudowanymi liniami pomocniczymi oraz symetrycznym przesuwem kamer. Przesuw symetryczny doskonale się sprawdza przy wąskiej wstędze. Po ustaleniu środka wałka i oklejarki, mamy pewność, że polimer jest naklejony za każdym razem na środku.

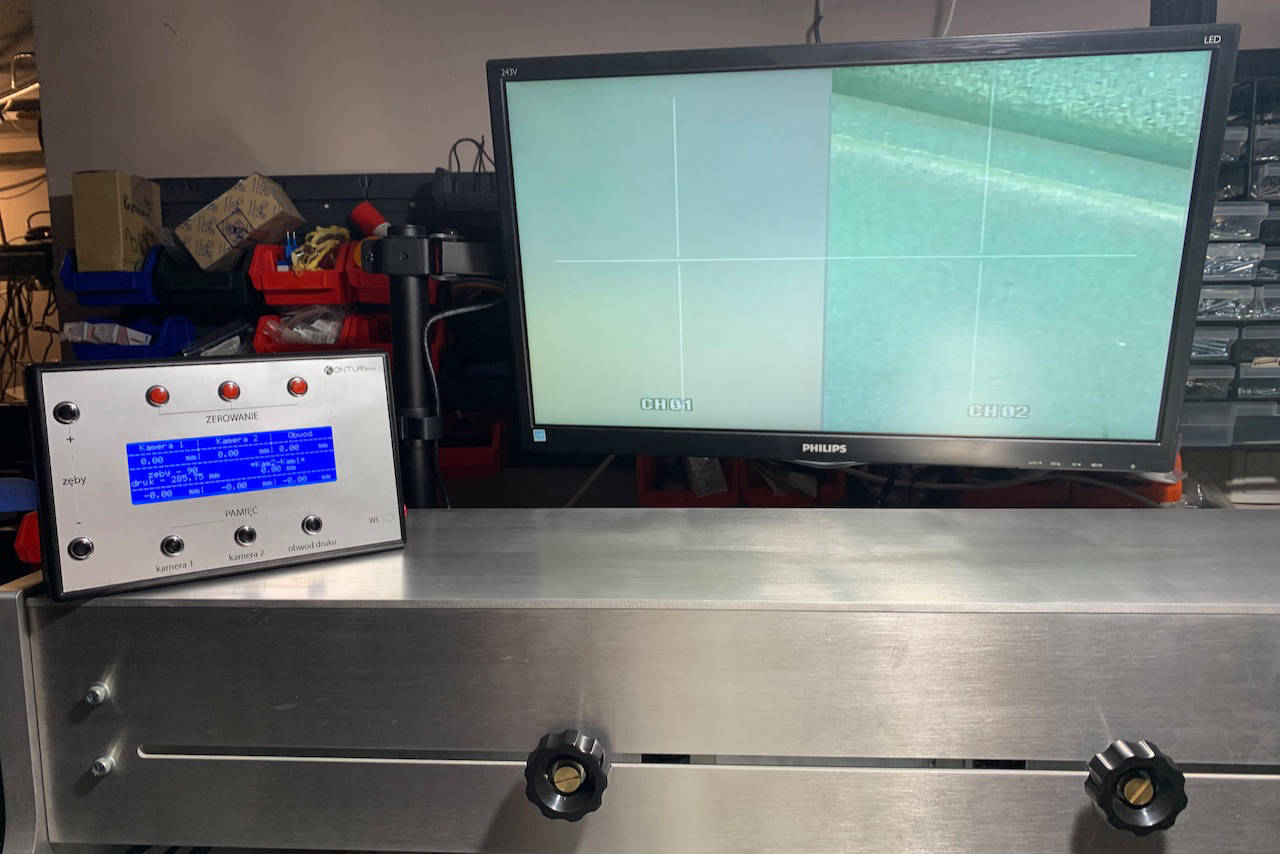

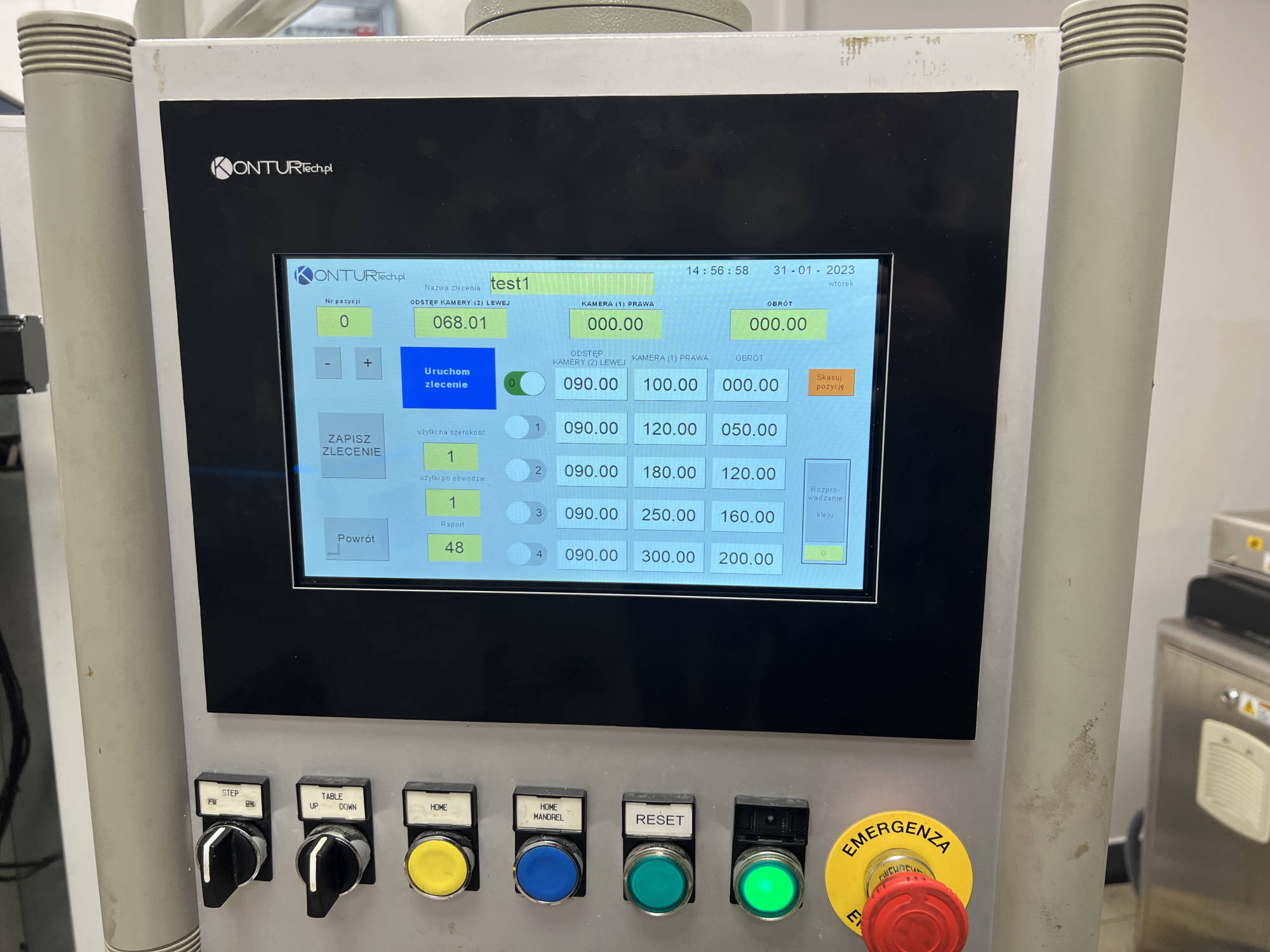

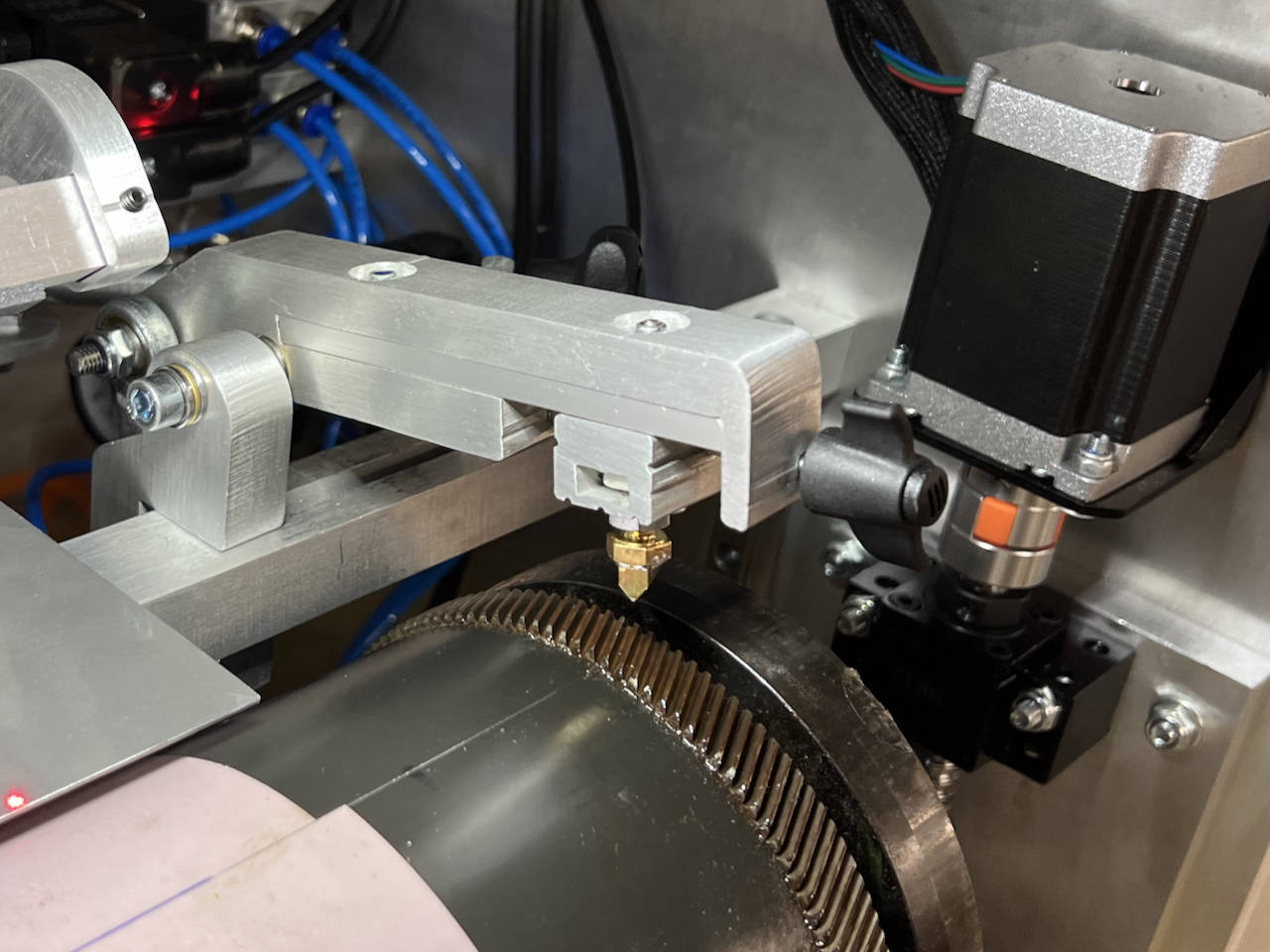

Opcje: napęd wałka, stół rozsuwany, pomiar położenia kamer oraz odległości pomiędzy kamerami z dokładnością do 0,01 mm, pomiar wałka po obwodzie, elektryczny przesuw kamer, pamięc położenia kamer


Przykładowe rozwiązania w oklejarkach

Mocowanie pianki

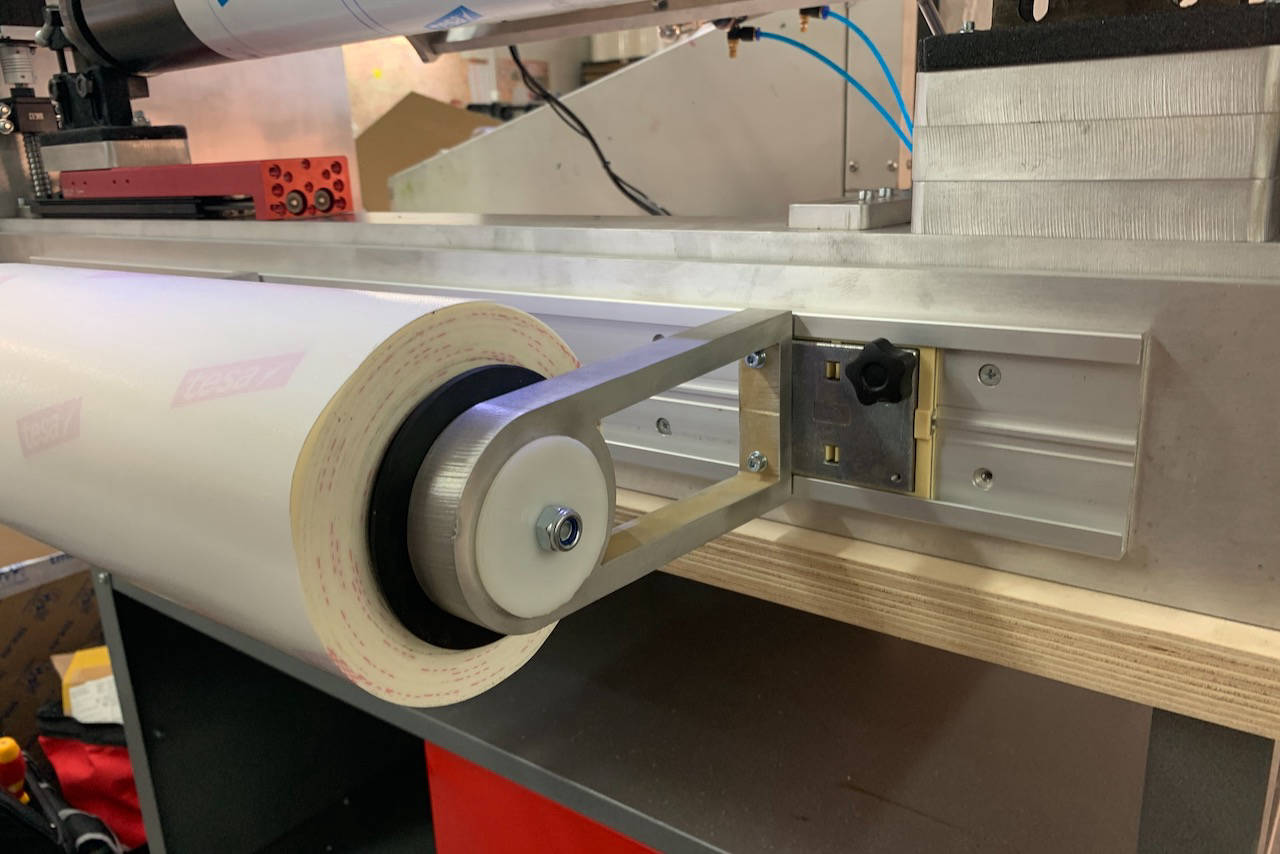

Mocowanie pianki

przystosowane do standardowej średnicy gilzy 76 mm

Adaptery stożkowe wykonane są z poliamidu i zamocowane na prowadnicy. Pozwalają na szybką wymianę pianki oraz ustawienie jej w dowolnym położeniu w stosunku do wałka drukowego. Adaptery posiadają hamulce filcowe zapobiegające nadmiernemu odwijaniu pianki. Sztywne mocowanie pianki pozwala na wygodną pracę i pewność, że pianka nie będzie nam "pływać" przy naklejaniu.

Adapter sleevów

Adaptery do sleevów

średnice od kilku do ponad 25 cm

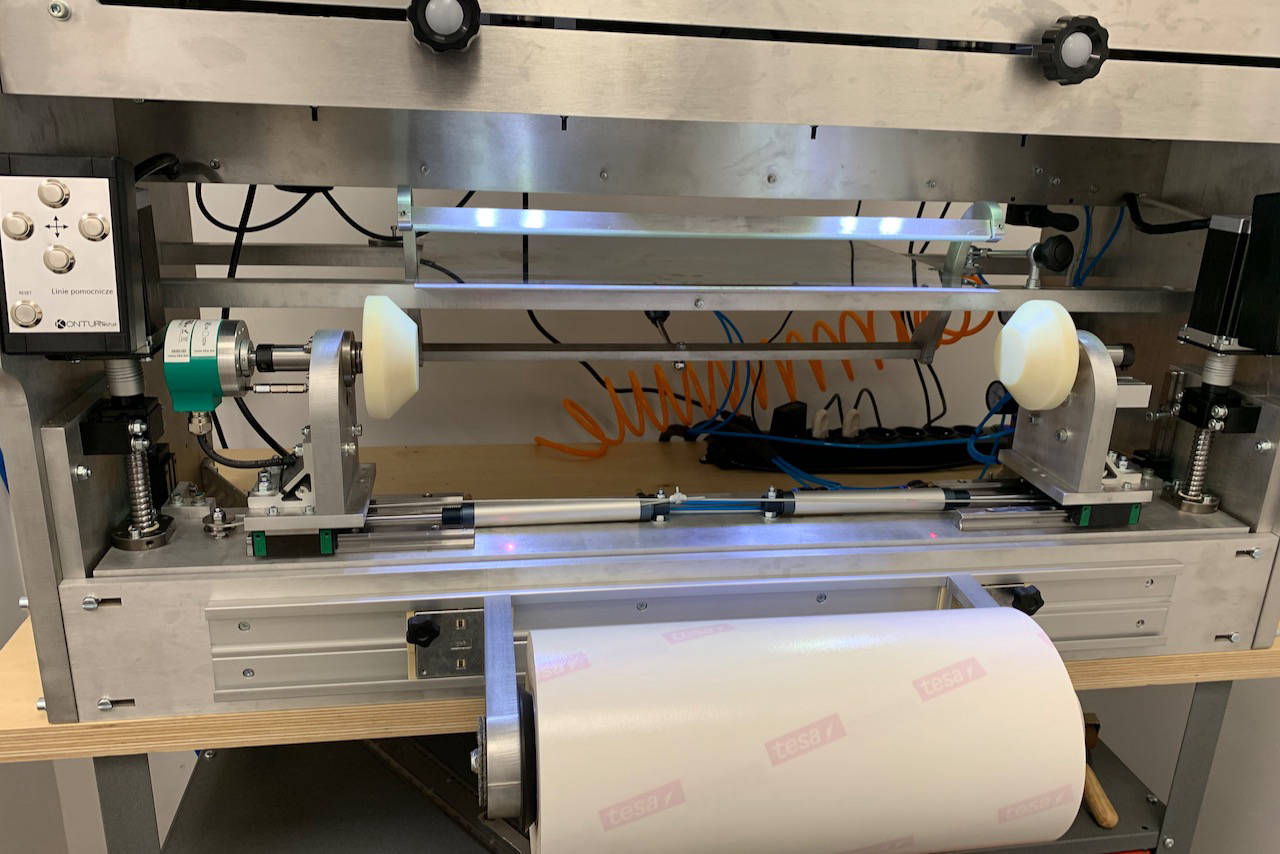

Adaptery również wykonane są z poliamidu. Jeśli jest możliwość techniczna, adapter może obsługiwać kilka średnic sleevów. Adaptery sleev-ów, w przeciwieństwie do zwykłych uchwytów, są sprzężone ze sobą i poruszają się symetrycznie, dlatego bez względu na średnicę, sleeve jest zawsze zamocowany centralnie w oklejarce. Adaptery mocowane są na podwójnych prowadnicach a poruszane są siłownikami pneumatycznymi.

Linie pomocnicze

Linie pomocnicze i podnośnik

autorskie rozwiązania, stale ulepszane

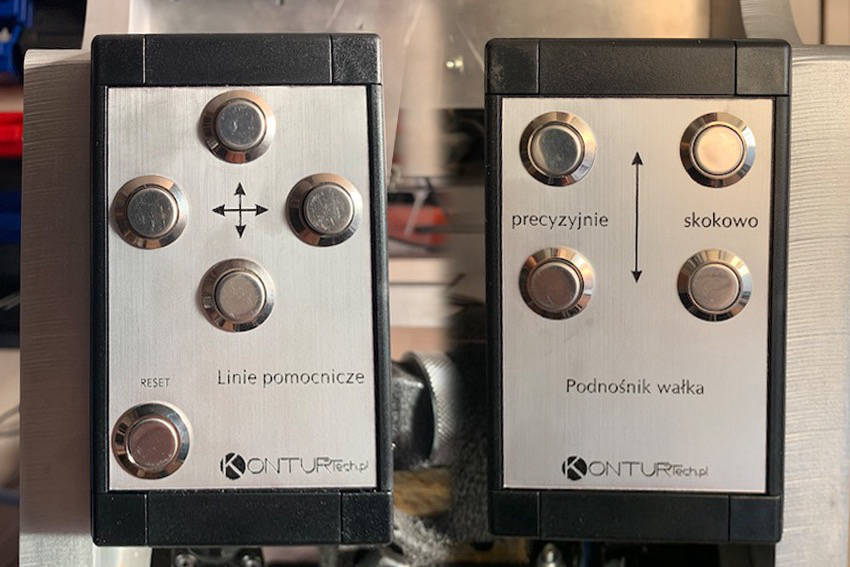

Linie pomocnicze są bardzo przydatnym rozwiązaniem, zdecydowanie ułatwiającym ocenę poprawności naklejenia polimerów. Półprzezroczyste, białe linie pionowe i poziome można płynnie przesuwać, naprowadzając je na pasery lub mikropunkty. Natomiast podnośnik wałka ma dwa tryby pracy; ręczny z dwiema prędkościami oraz skokowy co 15 mm, który ułatwia powrót wałka do ostatniego położenia.

Kamery

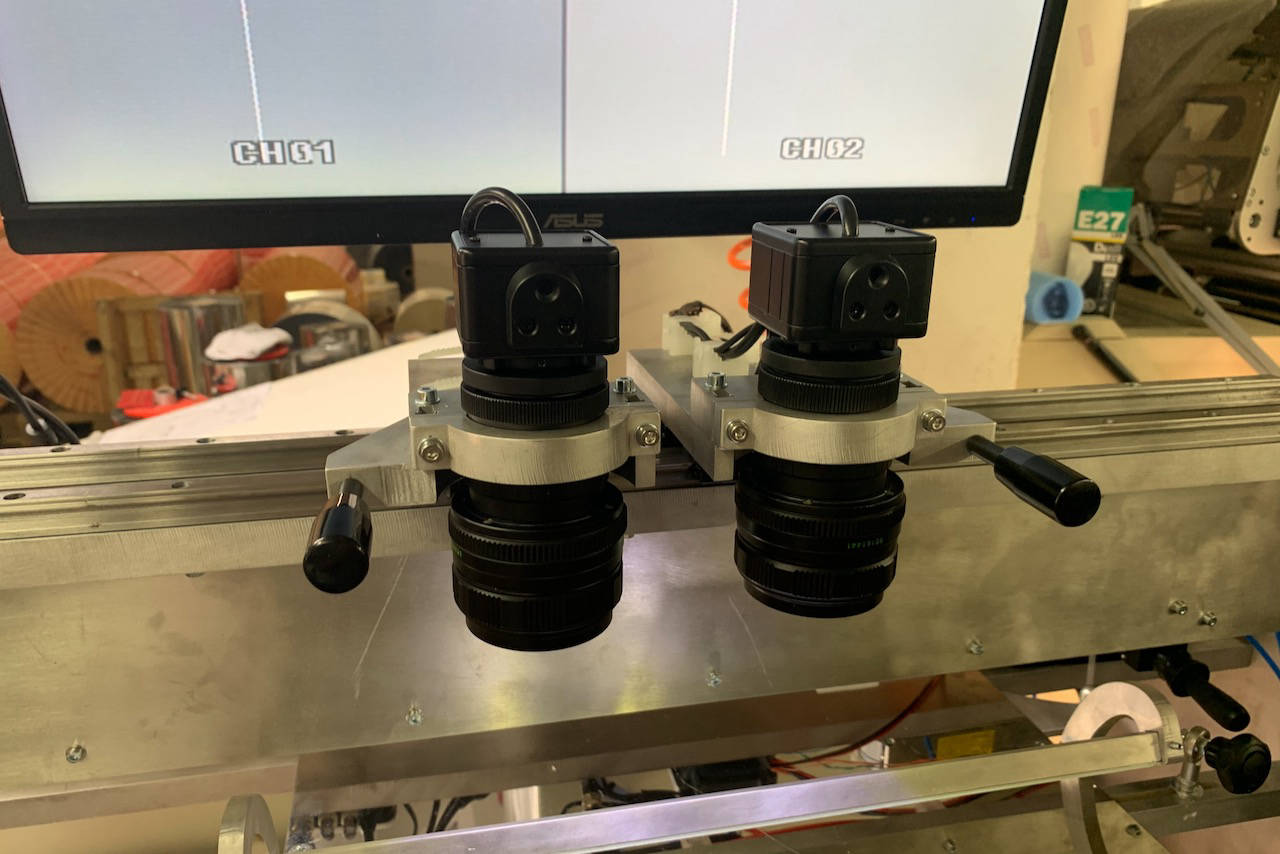

Kamery

z oświetlaczami i wskaźnikami laserowymi

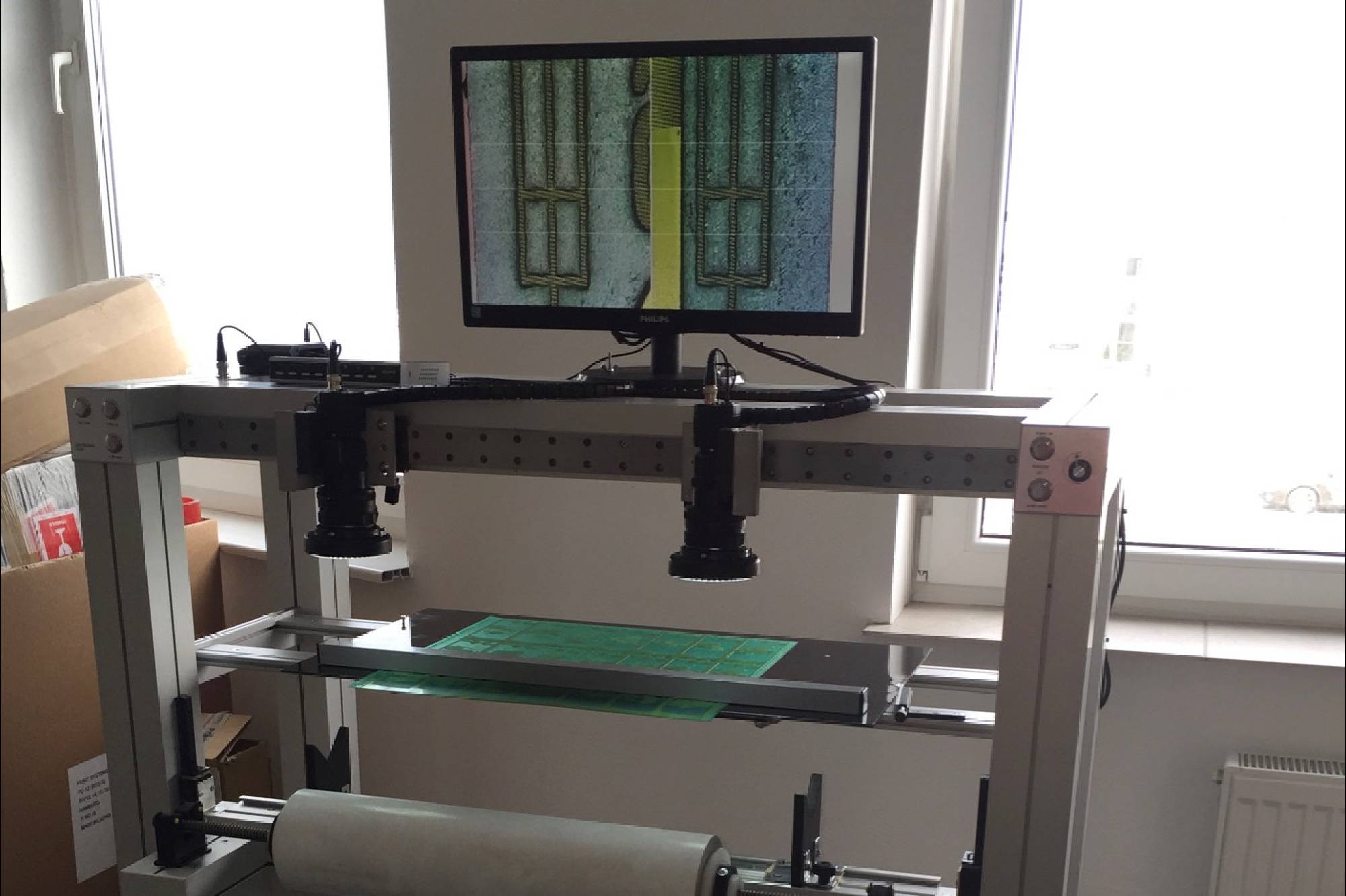

Kamery PAL lub FullHD mocowane są w obejmach aluminiowych przymocowanych do podwójnych wózków liniowych HIWIN. Jasne obiektywy M42, pozwalają na uzyskanie wyraźnego, bez zniekształceń obrazu na całym obszarze. Oświetlenie pomocnicze LED oraz punktowy wskaźnik laserowy zamocowane są za obiektywami. Całe bloki mogą być przesuwane ręcznie lub pokrętłem ale jest możliwość dodania napędu z silnikiem krokowym.

Stół roboczy

z dociskiem pneumatycznym i podówjną regulacją położenia

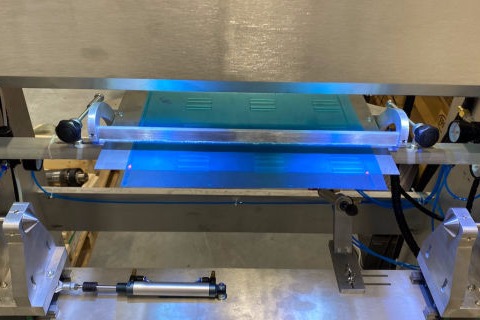

Stół roboczy wykonany jest ze stali nierdzewnej, zamocowanej dla usztywnienia, na konstrukcji z aluminium. W podstawowej wersji stół jest skosowany pokrętłem z jednej strony, jednak w przypadku symetrycznego przesuwu kamer, konieczna jest dwustonna regulacja skosu stołu aby obraz "nie wyszedł" nam poza kadr. W standardzie jest również docisk pneumatyczny polimera ze sterowaniem nożnym.

Nowości i zapowiedzi

W trakcie ostatnich paru lat udało się mi się zrealizować wszystkie zapowiadane nowości i rozwiązania jak: wersja stołowa oklejarki (dotychczas, ze względów mechanicznych były tylko wersje samodzielnie stojące), napęd z silnikami krokowymi (dotychczas były to siłowniki elektryczne), docisk pneumatyczny polimerów na stole roboczym (wcześniej były obciążniki a poźniej listwy magnetyczne), pneumatyczne zaciski mocujące wałek roboczy (w pierwszych oklejarkach wałki były odkładane lub dociskane sprężyną).

Dokonywane modyfikacje miały na celu usprawnienie pracy na produkowanych urządzeniach. Wynikały one z obserwacji, analiz problemów lub podpowiedzi klientów, którzy pracowali na oklejarkach innych firm. Sterowniki linii pomocniczych czy napędów krokowych są w pełni autorskie. Opcje pomiarowe są również mojego pomysłu i wykonania w oparciu o mikrokontrolery.

ofercie mam również własne opracowania kamer inspekcyjnych. Są to szybkie kamery do podglądu pasowania podczas druku z możliwością rozbudowania o sterowanie ruchem kamery oraz zoom-em.

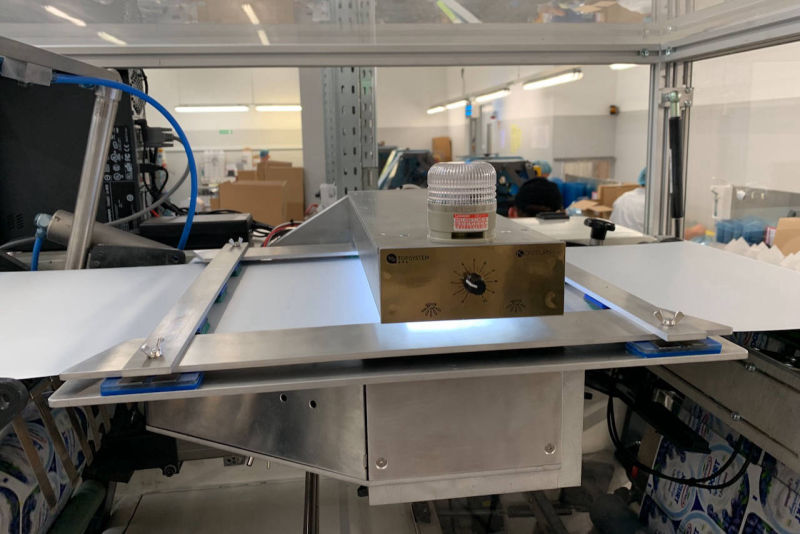

Kolejne, pracujące u klientów, urządzenia to: bezdotykowy pomiar odległości pomiędzy użytkami, kontroler moletowania wybiórczego platynek aluminiowych oraz wykrywacz otworów w folii aluminiowej, który zasygnalizuje otwór wielkości 15 mikronów.

W trakcie opracowania jest system całkowitej inspekcji wizyjnej, czyli 100% kontroli poprawności nadruku. System będzie bazował na markowych kamerach liniowych, wydajnym komputerze i własnym oprogramowaniu bazującym na systemie Adaptive Vision.
Kolejna zapowiedź to niszczarka do noży raklowych, która będzie je ciąć na odcinki kilkucentymetrowe oraz urządzenie do automatycznego przycinania polimerów pod kątem 45 stopni (na łączeniu), wyposażone w ruchome kamery z dużym powiększeniem dla jak najdokładniejszego ułożenia polimera.

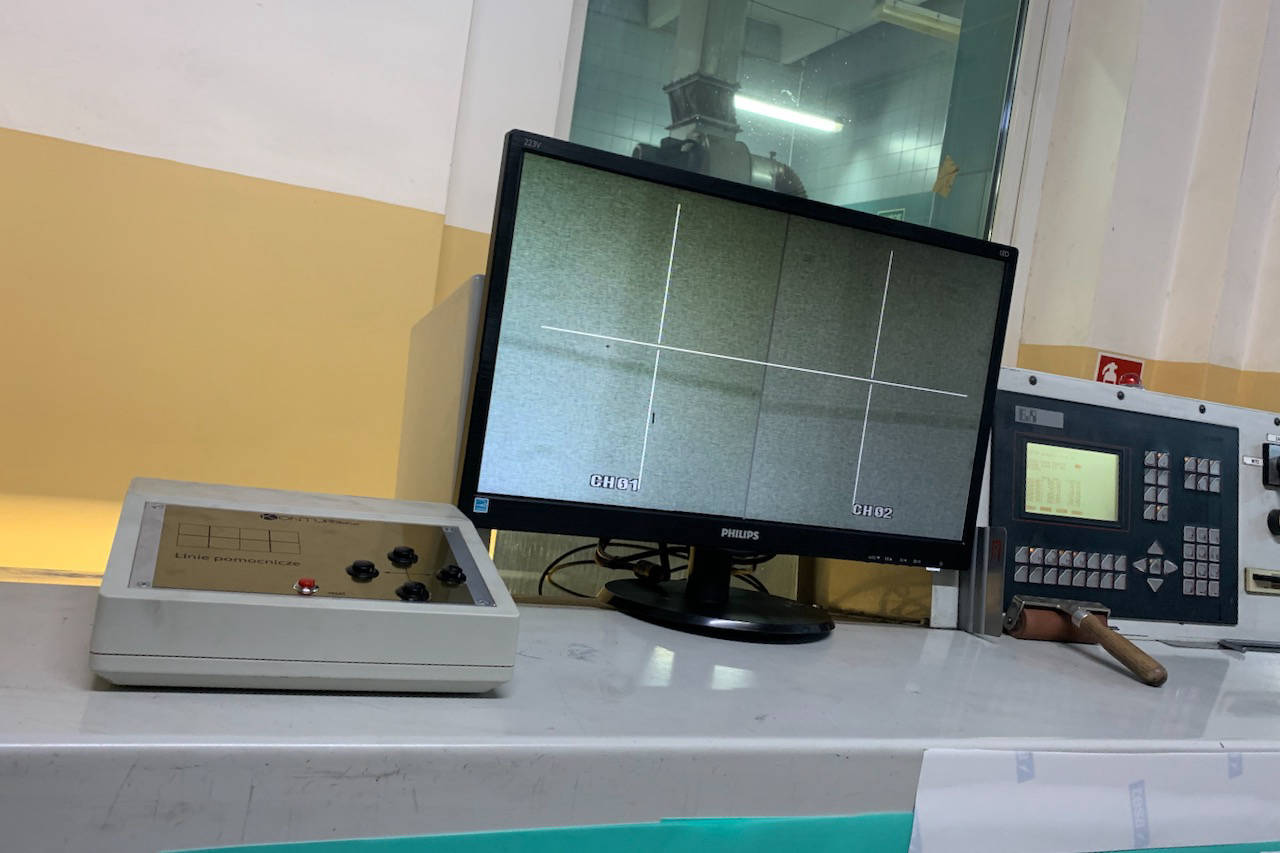

Wykonuję również naprawy oraz modernizacje oklejarek innych firm. Kalibracje po przenoszeniu lub uszkodzeniu, wymianę toru wizyjnego po awarii kamer lub monitorów, uzupełnienie o linie pomocnicze wyświetlane na monitorze itp.
